محفظه های اتوماسیون در مقابل کابینت های الکتریکی: تفاوت های کلیدی توضیح داده شده است

در محیط های صنعتی مدرن، اصطلاحات « محفظه های اتوماسیون ” و ” کابینت های برق ” اغلب به جای هم استفاده می شوند. با این حال، این روش معمول منجر به خطاهای مشخصات، افزایش هزینه های تعمیر و نگهداری و به خطر افتادن قابلیت اطمینان سیستم می شود. درک نقش های عملکردی متمایز، طرح های سازه ای و سناریوهای کاربردی این دو راه حل مسکن برای مهندسان، متخصصان تدارکات و مدیران تاسیسات ضروری است.

تعریف دو مفهوم اصلی

قبل از مقایسه تفاوت ها، لازم است تعاریف روشنی ارائه شود.

محفظه های اتوماسیون محفظه‌های محافظی هستند که به طور خاص برای کنترل و محافظت از سیستم‌های کنترل الکترونیکی حساس، کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC)، رابط‌های انسان و ماشین (HMI)، ماژول‌های ارتباطی و سخت‌افزار اتوماسیون مرتبط طراحی شده‌اند. عملکرد اصلی آنها محافظت در برابر گرد و غبار، رطوبت، نوسانات دما، تداخل الکترومغناطیسی و ضربه فیزیکی است و در عین حال امکان تهویه مناسب و مدیریت کابل را فراهم می کند.

کابینت برق در مقابل، به طور سنتی اجزای توزیع برق مانند قطع کننده های مدار، کنتاکتورها، رله ها، ترانسفورماتورها و بلوک های ترمینال را در خود جای می دهند. نقش اصلی آنها جداسازی ایمن تجهیزات الکتریکی با ولتاژ بالا یا جریان بالا، جلوگیری از تماس تصادفی و مدیریت اتلاف گرما از اجزای برق است.

در حالی که هر دو محصول تحت دسته وسیع تری از محفظه های ورق فلزی صنعتی قرار می گیرند، فلسفه های طراحی، انتخاب مواد و چیدمان داخلی آنها به طور قابل توجهی متفاوت است.

جدول مقایسه ساختاری و عملکردی

جدول زیر تفاوت های کلیدی بین محفظه های اتوماسیون و کابینت های الکتریکی را خلاصه می کند. این مقایسه به خریداران کمک می کند تا الزامات دقیق را با تامین کنندگان محوطه اتوماسیون صنعتی در میان بگذارند.

جنبه ویژگی	محفظه های اتوماسیون	کابینت برق
محتوای اصلی	PLC ها، ماژول های ورودی/خروجی، سوئیچ ها، درایوها، کنترلرها	قطع کننده مدار، رله، شینه، ترانسفورماتور، فیوز
محدوده ولتاژ	معمولاً ولتاژ پایین (≤230V AC / 24V DC)	ولتاژ پایین تا متوسط (≤1000V AC یا بالاتر)
اولویت حفاظت	محافظ EMI/RFI، ورود گرد و غبار، مدیریت حرارتی برای الکترونیک	مهار فلاش قوس، مقاومت در برابر آتش، ایمنی با جریان بالا
روش خنک کننده	فن های فیلتر، مبدل های حرارتی، تهویه مطبوع، خنک کننده حلقه بسته	تهویه غیرفعال، پانل های لوور شده، خنک کننده هوای اجباری
ضخامت مواد	1.0-2.0 میلی متر (گالوانیزه یا فولاد ضد زنگ)	1.5-2.5 میلی متر (ضخیم تر برای استحکام مکانیکی)
طراحی پنل	دو درب با مهر و موم، ورودی کابل از پایین، کانال های سیم کشی تقسیم شده	درب تک یا دوتایی، ورودی بالا/پایین، موانع داخلی ساده تر
استانداردهای معمولی	UL 508A، NEMA 12/4/4X، IP54–IP66	IEC 61439، UL 50، NEMA 1/3R/12
سهولت اصلاح	بالا (ریل های مدولار، صفحات نصب جداشدنی)	متوسط (ریل ثابت، گزینه های نصب کمتر)

از جدول بالا، می توان دریافت که محفظه های اتوماسیون یکپارچگی سیگنال و ایزوله سازی محیطی را در اولویت قرار می دهند، در حالی که کابینت های الکتریکی حفاظت فیزیکی و مدیریت حرارتی را برای اجزای قدرت در اولویت قرار می دهند.

تفاوت های طراحی و ساخت

دقت مواد و ساخت

محفظه های اتوماسیون به دقت بالاتری در برش، خم شدن و جوشکاری نیاز دارند زیرا اجزای اتوماسیون تحمل نصب سخت تری دارند. به عنوان مثال، یک ریل PLC باید کاملاً صاف بماند تا از خرابی اتصال جلوگیری شود. به همین دلیل است که تجهیزات پیشرفته - مانند ماشین های برش لیزری با دقت بالا، ماشین های پانچ CNC، ماشین های خم CNC و ماشین های برش CNC - ضروری هستند.

Wuxi Runjiu Tian Machinery Co., Ltd. یک شرکت پردازش مکانیکی ورق فلز است که طراحی، تولید، فروش و خدمات را یکپارچه می کند. این شرکت دارای مجموعه‌ای از تجهیزات تولیدی از جمله دستگاه‌های برش لیزری با دقت بالا، دستگاه‌های پانچ CNC، دستگاه‌های خم کن CNC، دستگاه‌های برشی CNC و خطوط پاشش نیمه خودکار است که پایه‌ای محکم برای الزامات محصول با کیفیت بالا ایجاد می‌کند. آنها هم محفظه های اتوماسیون و هم کابینت های الکتریکی را تولید می کنند، اما خطوط تولید آنها بسته به نوع محصول، پارامترها، جگ ها و فرآیندهای آب بندی را تنظیم می کنند.

سیستم های آب بندی و واشر

محفظه های اتوماسیون معمولاً از واشرهای پلی اورتان یا سیلیکون پیوسته با مقاومت فشرده سازی بالاتر برای دستیابی به رتبه بندی IP54 تا IP66 استفاده می کنند. کابینت های برقی ممکن است از واشر فوم ساده تری استفاده کنند یا اصلاً از آن استفاده نکنند، به خصوص زمانی که در محیط های داخلی و در محیط های کنترل شده قرار می گیرند.

زمین و اتصال

در داخل محفظه های اتوماسیون، یک اتوبوس اتصال زمین با امپدانس کم برای جلوگیری از حلقه های زمینی که سیگنال های حساس را مختل می کنند ضروری است. کابینت های الکتریکی نیاز به زمین دارند، اما بیشتر بر روی اتصال قطعات فلزی غیر حامل جریان تمرکز می کنند تا از خطرات شوک الکتریکی در شرایط خطا جلوگیری کنند.

سناریوهای کاربردی

زمان انتخاب محفظه های اتوماسیون

سلول های اتوماسیون کف کارخانه (کنترل کننده های رباتیک، سیستم های بینایی)
دروازه های صنعتی اینترنت اشیا و دستگاه های محاسباتی لبه
ایستگاه های پایش محیط زیست
تابلوهای کنترل ماشین ابزار با محیط های با لرزش بالا

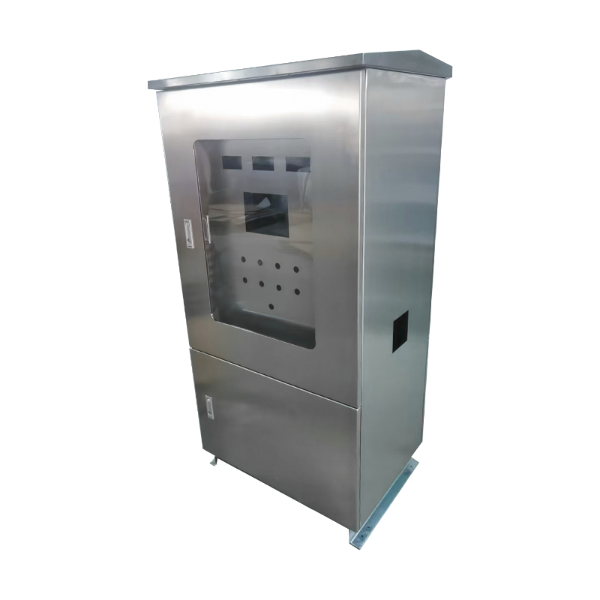

به عنوان یک تامین کننده عمده فروشی لوازم اتوماسیون صنعتی، شرکت ها اغلب محفظه هایی با پنجره های دید، سینی های صفحه کلید یا واحدهای تهویه مطبوع را برای این کاربردها توصیه می کنند.

زمان انتخاب کابینت برق

تابلوهای توزیع اصلی در کارخانه های صنعتی
مراکز کنترل موتور (MCC)
بانک های اصلاح کننده ضریب قدرت
ذخیره سازی باتری و سیستم های یو پی اس

Wuxi Runjiu Tian Machinery Co., Ltd. کابینت های کنترل ولتاژ بالا و پایین، محفظه تجهیزات بزرگ و قطعات مهر شده با دقت بالا را تولید می کند. در سال های اخیر، تجهیزات تصفیه روغن صنعتی که به طور مشترک با BDI توسعه یافته اند، به تدریج وارد بازار شده و بازخورد مثبتی دریافت کرده است. این نشان دهنده توانایی آنها در ارائه محفظه های تخصصی فراتر از کابینت های الکتریکی استاندارد است.

معیارهای انتخاب انتقادی برای مهندسان

هنگام تصمیم گیری بین محفظه های اتوماسیون و کابینت های الکتریکی، پنج عامل زیر را بدون تکیه بر مقایسه برند در نظر بگیرید:

محاسبه بار حرارتی

محفظه های اتوماسیون گرمای متمرکز را از قطعات الکترونیکی متراکم تولید می کنند. از مساحت سطح محفظه و ضریب اتلاف حرارت داخلی (معمولاً 5-15 W/m²·K) برای تخمین سرمایش مورد نیاز استفاده کنید. کابینت های الکتریکی با رله و کنتاکتور گرما تولید می کنند اما حساسیت کمتری به نوسانات دما دارند.

سازگاری الکترومغناطیسی (EMC)

برای محفظه های اتوماسیون، واشرهای EMC و صفحات ورودی کابل محافظ را مشخص کنید. کابینت های الکتریکی به ندرت به محافظ EMC نیاز دارند، مگر اینکه در کنار درایوها قرار بگیرند.

رتبه بندی زیست محیطی

فضای داخلی، تمیز، خشک: IP43 ممکن است برای کابینت های الکتریکی کافی باشد، اما محفظه های اتوماسیون هنوز به حداقل IP54 نیاز دارند.
مناطق بیرونی یا شستشو: IP66 برای محفظه های اتوماسیون؛ IP65 برای کابینت های برق.

مدیریت ورودی کابل

محفظه های اتوماسیون از صفحات گلند تقسیم شده برای جداسازی کابل های برق، سیگنال و داده بهره می برند. کابینت های برقی می توانند از ناک اوت های باز ساده تری استفاده کنند.

روندهای نوظهور در طراحی محوطه

خط بین محفظه های اتوماسیون و کابینت های الکتریکی به دلیل سیستم های محرک فشرده و استارت های موتور یکپارچه محو شده است. محفظه های مدرن اغلب هر دو عملکرد را در یک طراحی ترکیبی ترکیب می کنند - یک بخش برای قطعات قدرت و بخش دیگر برای کنترل الکترونیک. این روند تقاضا برای شرکت همه کاره محفظه های برق صنعتی چین را افزایش می دهد که پانچ، جوشکاری و تکمیل سفارشی را ارائه می دهد.

Wuxi Runjiu Tian Machinery Co., Ltd. همچنان پاسخگوی چنین روندهایی است. خط پاشش نیمه اتوماتیک آنها ضخامت پوشش یکنواخت را تضمین می کند که برای محافظت در برابر خوردگی در محفظه های هیبریدی در معرض خنک کننده ها یا روغن های صنعتی بسیار مهم است.

سوالات متداول (برای خرید)

س: آیا می توانم PLC را در داخل کابینت برق نصب کنم؟
پاسخ: بله، اما تنها در صورتی که کابینت جداسازی EMC، خنک کننده کافی و اتصال زمین با مقاومت کم را فراهم کند. بدون این موارد، خرابی های اتوماسیون مکرر می شود.

س: آیا محفظه های اتوماسیون گرانتر از کابینت های الکتریکی هستند؟
پاسخ: به طور کلی بله، به دلیل تحمل بیشتر، واشر بهتر، و پردازش ثانویه مانند کنترل ضخامت پوشش پودری. با این حال، قابلیت اطمینان طولانی مدت اغلب حق بیمه را توجیه می کند.

س: چگونه می توان توانایی یک تامین کننده را برای محفظه های اتوماسیون تأیید کرد؟
A: لیست تجهیزات آنها را بررسی کنید: وجود ماشین های خم کن CNC با بکگیج، برش لیزری با دقت کمتر از 0.1 میلی متر و خطوط پاشش نیمه اتوماتیک. همچنین تجربه آنها را در مورد الزامات تامین کنندگان محوطه های اتوماسیون صنعتی مانند گواهینامه UL یا CE بررسی کنید.

س: چه عبارات جستجوی پرحجمی به این محصولات مربوط می شود؟
پاسخ: حرفه ای ها همچنین برای «محفظه کنترل مدولار»، «محفظه ابزار ضد آب و هوا»، «جعبه اتصال دیواری برای اتوماسیون»، «محفظه محافظ ماشین مستقل» و «محفظه الکترونیکی IP65» جستجو می کنند.

8. توصیه های عملی

برای پروژه های سبز، از تغییر کاربری کابینت های الکتریکی استاندارد برای وظایف اتوماسیون خودداری کنید. در عوض، محفظه های اتوماسیون اختصاصی را از تامین کنندگان محفظه های اتوماسیون صنعتی معتبر تهیه کنید. اگر محدودیت‌های بودجه وجود دارد، یک طرح ترکیبی را درخواست کنید که در آن بخش قدرت از فولاد ضخیم‌تر استفاده می‌کند، در حالی که بخش کنترل از یک ماژول کاهشی با موانع EMC استفاده می‌کند.

هنگام همکاری با Wuxi Runjiu Tian Machinery Co., Ltd.، لطفاً نمودارهای سیم کشی دقیق و صفحات گسترده بار حرارتی را ارائه دهید. این به تیم طراحی آنها اجازه می دهد تا مکان های برش، طرح بندی پنل پشتی و قرار دادن دستگاه خنک کننده را قبل از شروع تولید بهینه کنند. رویکرد یکپارچه آنها - پوشش طراحی، تولید، فروش و خدمات - خطرات هماهنگی بین سازندگان محوطه جداگانه و یکپارچه‌سازهای سیستم را کاهش می‌دهد.

نتیجه گیری

محفظه های اتوماسیون و کابینت های الکتریکی نقش های متمایز اما مکمل را در زیرساخت های صنعتی ایفا می کنند. محفظه های اتوماسیون بر محافظت از الکترونیک حساس با ساخت با دقت بالا، آب بندی برتر و کنترل EMI تمرکز دارند، در حالی که کابینت های الکتریکی توزیع ایمن برق با ساختار مکانیکی قوی را در اولویت قرار می دهند. انتخاب نوع اشتباه منجر به گرمای بیش از حد، خطاهای سیگنال، خرابی زودرس قطعات و خطرات ایمنی می شود.

با درک معیارهای مطرح شده در این مقاله - مدیریت حرارتی، EMC، گسترش، رتبه بندی محیطی و ورود کابل - مهندسان می توانند به درستی مشخص کنند. علاوه بر این، همکاری با تولیدکنندگان توانمندی که برش لیزری با دقت بالا، ماشین‌های خم کن CNC و خطوط پاشش نیمه اتوماتیک را کار می‌کنند، کیفیت ثابتی را تضمین می‌کند. Wuxi Runjiu Tian Machinery Co., Ltd.، با تخصص خود در محفظه های اتوماسیون و کابینت های الکتریکی، در کنار تجهیزات پیشرفته پردازش ورق فلز، نمونه ای از نوع شریک مورد نیاز برای راه حل های مسکن صنعتی قابل اعتماد است.
